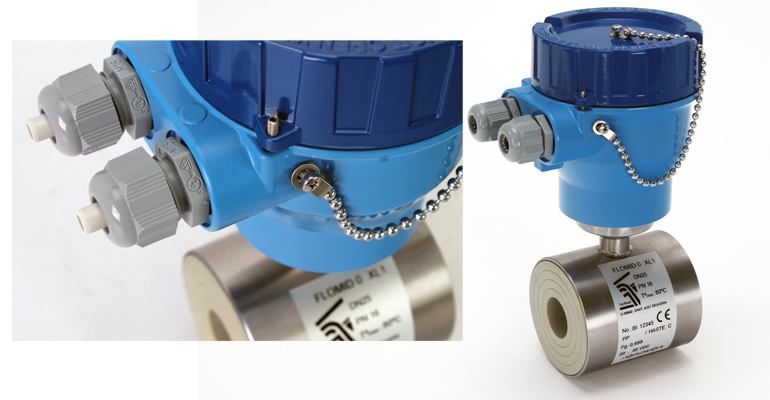

Tecfluid, empresa especializada en el diseño y fabricación de instrumentación y equipos de medición para caudal y nivel, presenta su convertidor XL1 para caudalímetros electromagnéticos con procesado digital de la señal para mediciones precisas y fiables.

El XL1 es un convertidor de diseño compacto para medir caudal de líquidos conductivos que  complementa a las versiones de caudalímetros electromagnéticos con convertidores XT5 y MX4 de Tecfluid, series Flomid (en línea) y Flomat (de inserción).

Este equipo está especialmente indicado para aplicaciones de tratamiento y distribución de agua potable o aguas residuales donde la medición en varios puntos de estos sistemas permite la detección y reducción de posibles fugas, también se adecúa a aplicaciones de la industria farmacéutica, alimentaria, petroquímica, papelera, de automoción, de procesos, etc.

Con una caja de aluminio IP66/67, robusta y de elevada resistencia mecánica, este convertidor ofrece una mayor precisión al transmitir pulsos respecto al volumen. La calidad de salida implica que no se pierdan pulsos y, por tanto, no se pierde volumen, haciendo la lectura de volumen remota mucho más precisa. El tratamiento de la señal ante corrientes de tierra/residuales ha sido mejorado para proporcionar una lectura más estable. Dispone de salida analógica con alimentación en sistema 4 hilos y salida de pulsos optoaislada, ambas programables por el usuario.

Todos los parámetros del equipo pueden programarse mediante conexión USB, con el software Winsmeter XL1 , disponible para descarga en la web de Tecfluid. Este software asociado permite realizar la programación y el ajuste del instrumento de forma cómoda e intuitiva. El programa Winsmeter XL1 incorpora datalogger para la toma de datos, permitiendo el registro de la evolución del proceso de las diferentes variables del equipo y la configuración del tiempo entre muestras, así como la hora de inicio y final del registro, y la creación de un archivo con formato CSV que puede visualizarse directamente en una hoja de cálculo y guardarse en ordenador.

El convertidor XL1 está asociado a sensores de caudal electromagnéticos Tecfluid, que pueden fabricarse con recubrimientos en diferentes materiales y en diferentes tipos de conexión a proceso.


Principales características

Las principales características técnicas del convertidor XL1 de Tecfluid son:

  • Precisión:
    • ±0,5% de la lectura para v ≥ 0,4 m/s (serie Flomid).
    • ±3,5% de la lectura para v ≥ 0,5 m/s (serie Flomat).
  • Alimentación:
    • 20 ... 30 VDC.
    • Consumo: ≤ 5 W.
  • Salida analógica:
    • 4 - 20 mA. Activa o pasiva. Aislada galvánicamente de la alimentación.
    • Sistema 4 hilos.
  • Salida digital:
    • Transistor bipolar NPN optoaislado.
    • Programable como salida de pulsos o como salida de alarma (caudal invertido, tubería vacía o alarma de caudal).
  • Ajuste de offset.
  • Nivel de protección:
    • IP65 (Flomid-0XL).
    • IP66/IP67 (Flomid-2XL, 4XL, convertidor XL1).
    • IP67 (Flomat-XL).
