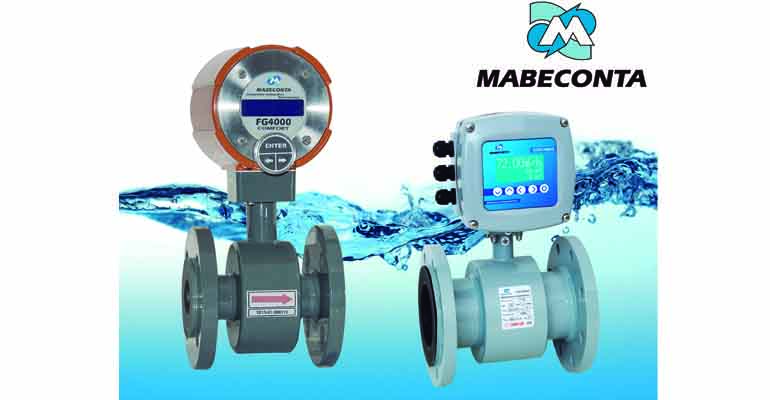

Mabeconta presenta sus caudalímetros electromagnéticos FG4000 y Contamag, unos medidores que destacan por su gran versatilidad y precisión.

El caudalímetro electromagnético FG 4000 está concebido para un amplio uso industrial. Para medir el flujo se aprovecha el principio de inducción que permite obtener el caudal sin partes mecánicas, es decir sin pérdida de presión. Se trata de un dispositivo de suma fiabilidad que ofrece una medición de líquidos exacta y de gran estabilidad.

Además, el caudalímetro destaca por su amplio rango de medición, manteniendo a la vez la exactitud, una reacción rápida ante el cambio de flujo, posee un alto grado de protección, elementos de mando ergonómicos (pantalla y teclado de membrana) y, por último, una fácil utilización (por ejemplo, un buen acceso a los conectores).

El moderno diseño de los caudalímetros de la serie FG 4000 cumple los altos requisitos de resistencia mecánica y química permitiendo utilizar estos dispositivos incluso en las condiciones más exigentes. La base es el moldeado rígido de aluminio cuya construcción permite instalar el caudalímetro en cuatro posiciones, en las tuberías horizontales y verticales garantizándose siempre la posición correcta del panel frontal de acero inoxidable con la pantalla y teclado de membrana. El caudalímetro tiene protección contra interferencias magnéticas probadas sus capacidades incluso en las condiciones más difíciles de la industria pesada.

Las características básicas del caudalímetro FG 4000 son:

  • Conexiones de tipo sándwich o brida.
  • Acabado compacto o separado.
  • Posibilidad de ser utilizado en la industria de alimentos incluso en las aplicaciones para el agua potable (acabado en acero inoxidable).
  • Visualización para el usuario de los valores en la pantalla.
  • Ajuste del dispositivo (factor k, tipo y velocidad de comunicación, dinámica de medición, etc.) con ayuda del teclado de membrana o con ayuda del software; posibilidad de reemplazo de los sensores (cada sensor tiene sus constantes de calibración).
  • Accesorios - kit de montaje (de hierro, de acero inoxidable o especial, según los requisitos del cliente).
  • Software de mando Visikal.
  • Medición de flujo en ambos sentidos (medidores separados para los dos sentidos).
  • Diagnóstico propio: el estado del dispositivo se indica en la pantalla.
  • Control del flujo hasta en 5 totalizadores del flujo.
  • Seguimiento del flujo máximo alcanzado en un intervalo de tiempo.
  • Posibilidad de conectar otros dos caudalímetros con salidas de pulsos.
  • Posibilidad de dotar de un módulo de medición de temperaturas controlándolas en la pantalla.
  • Archivo de los valores medidos incluso la fecha y hora, hasta por un año en la memoria no volátil.
  • Registro del tiempo de servicio.
  • Registro de pérdida de alimentación y de fallos.



Y las especificaciones técnicas del caudalímetro FG 4000 son:

  • Rango de medición: 1:500.
  • Precisión: ± 0.5 % dentro del rango desde Qmin hasta Qmax ± 0.003 m/s dentro del rango desde Qmin hasta Qmax.
  • Revestimiento: PTFE - estándar para las conexiones tipo sandwich, goma dura / PTFE para las conexiones con bridas.
  • Material de los electrodos: acero inoxidable 316L, hastelloy, platino, tantalio.
  • Presión nominal PN: 25 bar – sándwich (entre bridas), 10-40 bar con bridas.
  • Conductividad mínima del líquido medido: 5 ÌS/cm.
  • Alimentación: estándar: 230 V (+10;-15%) / 50–60 Hz. optativa: 120 V (+10;-15%) / 50–60 Hz o 24 V CC.
  • Potencia absorbida: 10 VA.
  • Protección: IP 67.
  • Clase de protección según IEC 536: I.
  • Rango de temperaturas del líquido: 0-150 °C (PTFE), 0-90 °C (goma dura).
  • Rango de temperaturas ambientales: 0-70 °C, recomendada 15-55 °C.
  • Módulos de comunicación: RS485, RS422, RS232, MBUS...
  • Salida de impulsos: ajustable (0,001–1600 imp/l).
  • Salida analógica: 4-20 mA, 0-10 V.



Contamag de Mabeconta

Por su parte, el caudalímetro electromagnético Contamag de Mabeconta está especialmente indicado para la industria química, papelera, alimentaria, mantenimiento de aguas residuales, etc.
Este caudalímetro destaca por su gran precisión, menos del 0,2 % de error de medición, su amplio
rango de diámetro de DN 10 A DN 1200 y su gran estabilidad, además de la protección IP67, opcionalmente IP68, una medición bidireccional y¡ distintos acabados según necesidades.

Así, sus características técnicas son:

  • DN: De 10a 1.200 mm.
  • PN: De pn10 a pn40.
  • Rango: entre o, 1 y 10 m/s (0,02 a 5000 l/s).
  • Precisión: 0,2% del valor medido dentro del rango entre 0,5 y 10 m/s 1% del valor medido dentro del rango entre o. 1 y 0,5 m/s.
  • Temperatura máxima del medio: 80 ºC con revestimiento de goma, 150 ºC con revestimiento de PTFE y 130 ºC con revestimiento de E-CTFE.
  • Temperatura ambiental: entre 0 y 45 ºC.
  • Alimentación: 230 V AC / 110 V AC. Posibilidad entre 15 y 24 V AC / 12 y 34 V DC.
  • Consumo: Máximo 10 vatios.
  • Revestimiento: goma técnica PTFE / E-CTFE.
  • Bridas: de conformidad con DIN, ANSI.
  • Protección: versión compacta: IP67; versión separada: electrónica IP67, sensor IP67 / IP68; versión especial: sensor IP68 enteramente de acero inoxi dable (A-SS); y versión para ambiente agresivo (R).
  • Electrodos: acero inoxidable 316 TI / hastelloy / titanio.
  • Salidas (programables): 1 salida multifuncional (pulsos, estado) separación galvánica (relé. carga 125 v~/1A o 30 v/ 2A); 1 salida multifuncional (pulsos, estado) separación galvánica (transistor NPN, carga 30v/ 50 MA); y 1 salida de corriente activa (0-20 ma o 4- 20 MA hasta ≤500 Ω).
  • Comunicación: RS 232, teclado, pantalla gráfica autoiluminada de modo permanente.
  • Datalogger: Memoria para registrar hasta 100 datos.
